NY3AxxxE 系列简介
1. 概述

NY3AxxxE系列产品为单晶片CMOS语音合成 IC，共有4个母体分别为NY3A003E、NY3A006E、NY3A009E 和 NY3A012E。只有1个I/O脚，利用精准的内阻震荡故不需外加震荡电阻，只有一组PWM输出，故无须再外加任何零件。语音合成方式为 4-bit/5-bit Mixed Advanced LOG-PCM，搭配 9-bit PWM 硬件输出，可以提供很好的音质。藉由制造过程中更换Code光罩，可将不同的语音资料写入ROM中。用户可使用简便的 Q-Speech工具软件来快速地进行开发。

2. 功能

(1). 宽广的工作电压： 1.6V ~ 6.4V。

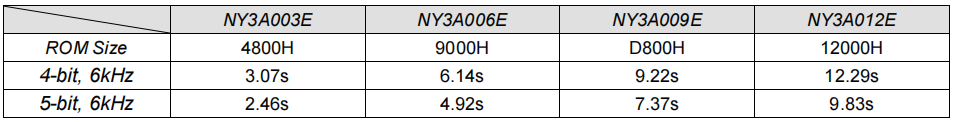

(2). 共有4个母体，ROM大小及秒数如下：

※ 注意：当选择 Voice Quality Factor (VQF) =1，Bit 数接近 4-bit；当选择 VQF =11，Bit 数接近 5-bit。

(3). 语音最多可被分割成32个语音段(Voice Section)，每段长度可不同。

每一个语音段的长度(语音+ 静音时间)最多可达 10.92 秒 (在6kHz取样频率下)。每一语音段中的语音+静音长度必须为 200H (Hex) 的整数倍。

(4). 共有256个语音格(Voice Step)，可规划成16个语音组(Voice Sentence)，每个语音组(Sentence)可放的语音格(Step)并没有限制(但最多只有256个语音格)。每一语音格(Step)可指定一语音段(Section) 和 OKY 的输出搭配 (当功能为POP且OKY设为输出时)。

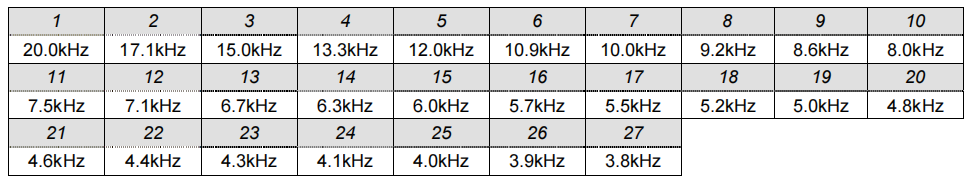

(5). 只有内建一组准确的频率振荡器(+/- 3% 误差)，并无提供外部震荡电阻选项。共有27种不同播放速度的选择，但只可选择其中一种播放速度。

( 新的播放速度必须搭配 NY3(B)_FDB Ver.B )

. 只有一个 OKY 的I/O脚。

(7). OKY当做输入脚时的输入选项：(光罩选择)

(a). 可选择 Edge/Level, Hold/Unhold, Retrigger/Irretrigger 不同的触发方式组合。

(b). 可选择 CDS+1.5M、CDS、1.5M 的下拉电阻 或 Floating。(CDS+1.5M选项: 当按键按下时，IC内部为 1.5M 的下拉电阻；而当按键放开时，IC内部为 300K+1.5M 并联 的下拉电阻 约250K。

CDS选项: 当按键按下时，IC内部为 Floating ；而当按键放开时，IC内部为 300K 的下拉电阻。

(c). 可选择不同的防止误动作(Debounce)时间：Long – 提供一般手动操作；Short – 提供弹跳开关使用。

(d). 最多有16个 Sentence 的 One-Key sequential 或 random 的选择。

(8). OKY当做输出脚时可提供大电流来直推高亮度LED。(Iol=20mA @VDD=3V)

(9). OKY当做输出脚有以下 5 种输出选项：(光罩选择)

(a). Busy_High active : 播放时送出高位准讯号。(Drive输出)

(b). Busy_Low active : 播放时送出低位准讯号。(Sink输出)

(c). LED 3Hz flash : 播放时 LED 3Hz Sink输出闪烁。

(d). LED dynamic 1/2 : 播放时 LED根据1/2声音位准做Sink输出动态闪烁。

(e).QIO讯号: 可随声音作任意的输出变化，每一个语音格(Step)可选择一组QIO讯号，用户使用此功能需先开启Quick-IO编辑器来做QIO讯号编辑。

※ 注意: LED 3Hz flash 是指以 6kHz 的播放速度 时LED闪烁的频率；不同的播放速度LED闪烁的频率也会不同。

(10). 特殊功能选项 ”上电播放” (Power-On-Play, POP)：电池一上电立即播放一次 ”上电播放语音组” (POP

Sentence)，触发模式固定为 Edge / Unhold。如果结合 ”上电循环播放” (Power-On-Loop, POL)功能，则该 语音组会一直循环播放，触发模式固定为 Level / Unhold / Irretrigger。

”上电播放语音组” 一定是 OKY 的第一个语音组。

※ 注意：当选择POP功能时，OKY可以设为输入或输出脚；但是结合POL功能时，OKY只能设为输出脚。

(11). 一组 9-bit PWM 输出，可直接驱动喇叭或蜂鸣片
